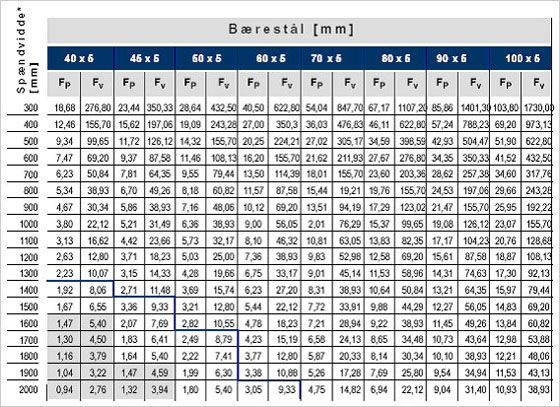

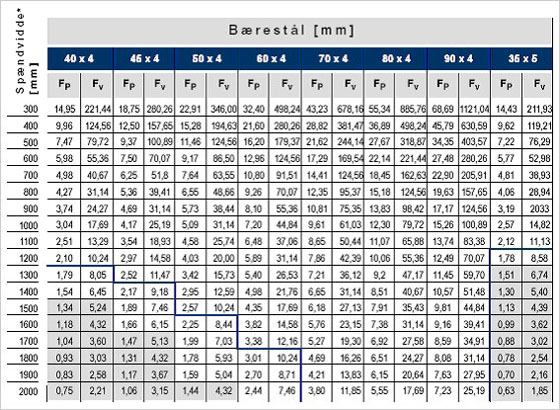

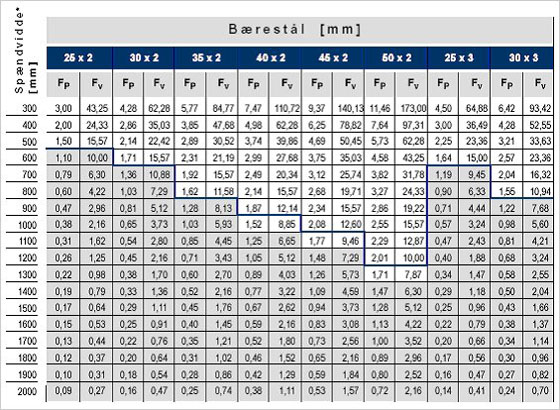

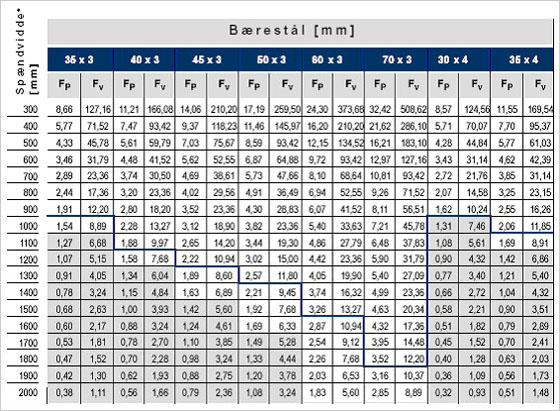

Belastningsværdier Gitterriste Aluminium
FP = Enkeltlast i kN FV = Ensfordelt last i kN/m2
* Spændvidde = Afstand imellem understøtningspunkter
Omregningsfaktor mellem kg og kN: 10 kN = 1 Ton 1 kN = 100 kg
De opstillede værdier er beregnet ud fra deres maksimalt tilladelige belastning. Grundlaget er derfor et belastningsareal på 200 x 200 mm og en bæreståls-deling på 33,3 mm. For at undgå deformationer må en enkeltlast ikke fremkalde en nedbøjning på mere end 4 mm (se den mørkeblå grænselinie).
ikke anbefalet område
anbefalet område
|
